Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime19/2/2019, 20:29

mika46 a écrit:
c est compliqué de faire un faisceau simplifié ?
Du fil électrique, quelques connecteurs, un bout de chatterton ... élémentaire !
Presque ....
Revenir en haut Aller en bas
Tan

Tan


Masculin Nombre de messages : 665
Age : 62
Localisation : OISE
Date d'inscription : 08/09/2013

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime19/2/2019, 20:30

Ben non Mika puisqu'il est simplifié  Very Happy Very Happy Very Happy   casse casse casse






je sors !


Dernière édition par Tan le 19/2/2019, 20:32, édité 1 fois
Revenir en haut Aller en bas
macpepr

macpepr


Masculin Nombre de messages : 1860
Age : 65
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime19/2/2019, 20:31

Titane a écrit:
La préparation des spaghettis de cuivre sauce PVC continue ... Manque encore quelques fils et la connectique.

Tu mets des lamelles cuivre neuves dans les plastiques des connecteurs d'origine, par exemple pour connecter un CDI d'origine ? Même si j'ai bien noté que tu as changé l'allumage dans le cas présent.
Revenir en haut Aller en bas
Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime19/2/2019, 20:51

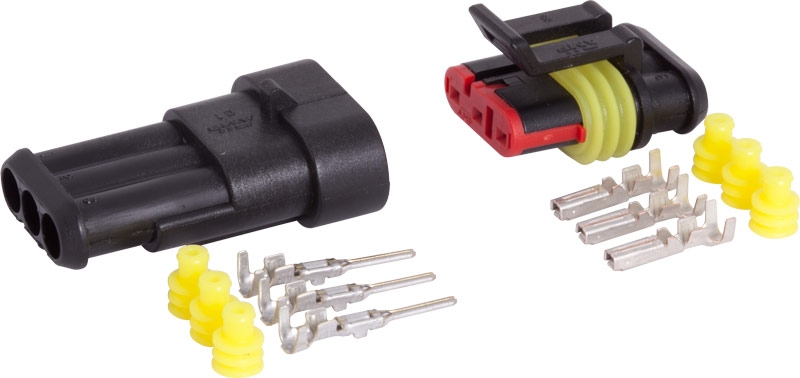

Uniquement des connecteurs (neufs) étanches Superseal. Le CDI est livré avec ses cosses et son connecteur spécifique.

YAMAHA FZR 1000...piste en devenir - Page 14 Ess-0310
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 8194
Age : 78
Localisation : montfermeil
Date d'inscription : 29/06/2009

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime19/2/2019, 21:39

Ce sont les connecteurs que j'utilise , pas de faux contact , 5 amp  de passage

.YAMAHA FZR 1000...piste en devenir - Page 14 Connec10
Revenir en haut Aller en bas
Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime19/2/2019, 22:06

J'utilise les vrais connecteurs de marque AMP, ils permettent une charge de 14A par fil. Pour rendre réellement ces connecteur étanches, le presse-étoupe caoutchouc qui vient autour du fil doit être serti avec la cosse. On serti le cuivre comme sur toute cosse mais emprisonne le presse-étoupe avec l'isolant du fil dans la deuxième partie de la cosse. Il y a une pince à sertir spécifique pour ces cosses et ça se fait sans problème.

YAMAHA FZR 1000...piste en devenir - Page 14 Seal10
YAMAHA FZR 1000...piste en devenir - Page 14 Crimp10
Revenir en haut Aller en bas
macpepr

macpepr


Masculin Nombre de messages : 1860
Age : 65
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime19/2/2019, 23:39

Très bien ces connecteurs, je connais. Mais ils ne permettent pas de se reprendre sur des éléments existants. Il faut tout refaire en changeant tous les composants.
Revenir en haut Aller en bas
Léon

Léon


Masculin Nombre de messages : 329
Age : 39
Localisation : 95
Date d'inscription : 19/07/2008

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 07:15

Titane a écrit:
J'utilise les vrais connecteurs de marque AMP, ils permettent une charge de 14A par fil. Pour rendre réellement ces connecteur étanches, le presse-étoupe caoutchouc qui vient autour du fil doit être serti avec la cosse. On serti le cuivre comme sur toute cosse mais emprisonne le presse-étoupe avec l'isolant du fil dans la deuxième partie de la cosse. Il y a une pince à sertir spécifique pour ces cosses et ça se fait sans problème.

YAMAHA FZR 1000...piste en devenir - Page 14 Seal10
YAMAHA FZR 1000...piste en devenir - Page 14 Crimp10

Merci pour l’explication w01
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 8194
Age : 78
Localisation : montfermeil
Date d'inscription : 29/06/2009

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 07:44

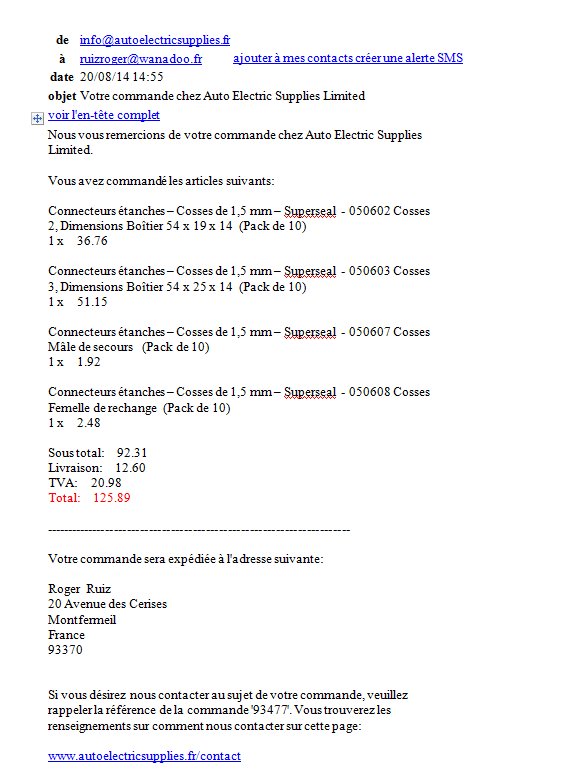

Voici la photo de la facture,ce n'est pas du chinois en théorie , en tout cas le prix est élevé et j'ai la pince spécifique achetée avec

.YAMAHA FZR 1000...piste en devenir - Page 14 Factur10
Revenir en haut Aller en bas
Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 08:58

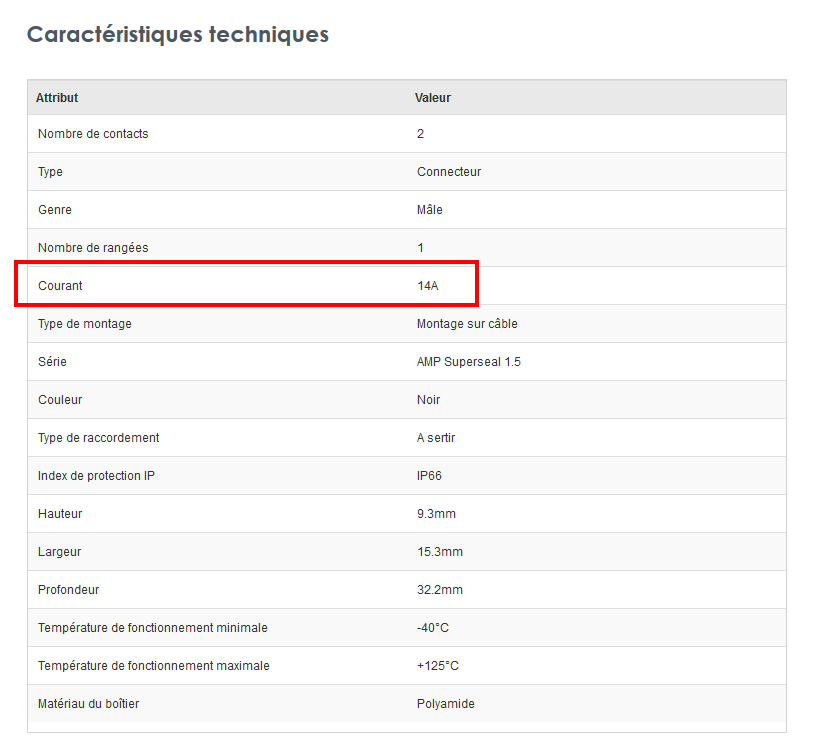

Normalement AES ne vend pas ce qui se vend dans l'Empire du Milieu, effectivement. Je me fournis beaucoup chez eux, fils et outillages spécifiques (la pince pour Superseal justement). Depuis l'annonce du Brexit, ils n'ont jamais été aussi réactif, à voir ce que ça donnera après ...

YAMAHA FZR 1000...piste en devenir - Page 14 Amp10
Revenir en haut Aller en bas
GB Classic

GB Classic


Masculin Nombre de messages : 1258
Age : 65
Localisation : IDF
Date d'inscription : 24/08/2013

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 09:30

Tan a écrit:
Ben non Mika puisqu'il est simplifié  Very Happy Very Happy Very Happy   casse casse casse

je sors !
Bonjour

albino
Revenir en haut Aller en bas
Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 17:23

macpepr a écrit:
Très bien ces connecteurs, je connais. Mais ils ne permettent pas de se reprendre sur des éléments existants. Il faut tout refaire en changeant tous les composants.

En plus des connecteurs déjà présentés de la série 1.5, il existe une série 2.8 qui permet de "passer" 25A. Utile pour les alternateurs par exemple.

YAMAHA FZR 1000...piste en devenir - Page 14 Img_0324
Revenir en haut Aller en bas
kikekoka
Moderateur
kikekoka


Masculin Nombre de messages : 1853
Age : 60
Localisation : Cannes
Date d'inscription : 29/03/2009

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 17:23

Je me suis fait avoir avec ces connecteurs...ils équipent d'origine les Ducati.
Croyant faire une super affaire, j'en avais acheté sur Zibay....de vraies merdes!bom

Et depuis, j'ai connu AES, et ne me sers plus que chez eux.
Dommage que les frais de port soient si chers, ca oblige soit à se passer de petites choses dont on a besoin de temps en temps, soit à faire de grosses commandes, et en prévision, on prend  des choses dont on ne sait pas exactement si on va en avoir vraiment besoin.
Revenir en haut Aller en bas
Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 17:27

Pour des commandes de dépannage, il y a en France : https://www.classicautoelec.com/
Les prix sont un peu moins bien placés que AES en général, mais on peut économiser un peu sur les frais de port.
Revenir en haut Aller en bas
bandit78




Masculin Nombre de messages : 806
Age : 66
Localisation : Sartrouville
Date d'inscription : 20/12/2015

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 18:36

encore du gros et beau boulot  Bravo
Revenir en haut Aller en bas
macpepr

macpepr


Masculin Nombre de messages : 1860
Age : 65
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 20:37

Titane a écrit:

En plus des connecteurs déjà présentés de la série 1.5, il existe une série 2.8 qui permet de "passer" 25A. Utile pour les alternateurs par exemple.
Ca marche s'il y a un bout de fil qui sort du composant. Tu coupes le "sucre" d'origine et tu remplaces.

Le top serait de pouvoir conserver le plastique du connecteur d'origine et de remplacer les lamelles, tout en les connectant à des fils neufs. C'est toujours dans mon idée de faisceau neuf et simplifié tout en conservant par exemple le boîtier CDI d'origine.
Revenir en haut Aller en bas
nico636

nico636


Masculin Nombre de messages : 367
Age : 46
Localisation : St Quentin en Yvelines
Date d'inscription : 13/11/2011

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 21:25

Pour ma part je vais chez eux:
https://www.blinder-electrik.fr/fr/17-fiches-etanches

C'est le top pour l'endurance
Revenir en haut Aller en bas
macpepr

macpepr


Masculin Nombre de messages : 1860
Age : 65
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 21:34

Ca semble rudement bien ce site, j'aime beaucoup les connecteurs genre "10 fiches". Les tarifs ont l'air contenus en plus.
Revenir en haut Aller en bas
japy

japy


Masculin Nombre de messages : 1206
Age : 66
Localisation : Seine maritime
Date d'inscription : 03/04/2011

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 22:35

AES = super matériels

La pince a sertir de chez eux n est pas donné, mais c est un plaisir de réussir un "double sertissage" de grande qualité du premier coup et qui ne bouge pas dans le temps, de toute façon il faut cette pince sinon c est pas la peine d acheter des cosses de cette qualité.

Japy
Revenir en haut Aller en bas
japy

japy


Masculin Nombre de messages : 1206
Age : 66
Localisation : Seine maritime
Date d'inscription : 03/04/2011

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime20/2/2019, 22:37

Merci Titane car je ne savais pas qu il fallait sertir le joint d étanchéité avec la cosse bounce

Japy
Revenir en haut Aller en bas
Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime22/2/2019, 20:16

Derniers essais de mise en place pour vérifier les passages et encombrements avant la finalisation du faisceau.

YAMAHA FZR 1000...piste en devenir - Page 14 Img_0325
YAMAHA FZR 1000...piste en devenir - Page 14 Img_0326
Revenir en haut Aller en bas
Rossifumi_46

Rossifumi_46


Masculin Nombre de messages : 1375
Age : 38
Localisation : Tours 37 France
Date d'inscription : 24/11/2007

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime24/2/2019, 21:30

Bossant aussi avec des SuperSeal Hella, il existe une petite clé pour extraire les cosses déjà mises.

https://www.kramp.com/shop-fr/fr/1363048/2799084/1709523/223103080+Cl%C3%A9+d%27extraction+SS15+AMPS

Bon 52€ le bout ... Après on peut sacrifier un minitournevis pour le fabriquer.

Et je confirme, 14A en 1.5mm²

https://www.kramp.com/shop-fr/fr/1017139/2844186/96105/8KW744810801+Super+seal+6+p%C3%B4les+Hella
Revenir en haut Aller en bas
http://www.rossifumi46.fr
Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime24/2/2019, 22:07

En fait il faut 2 outils pour dégager les cosses des Superseal, la pointe biseautée pour dégager le coincement de la cosse mais il faut également un crochet pour, en premier, enlever le cache rouge qui se trouve au fond des connecteurs (mâle ou femelle), sinon on ne peut pas accéder au coincement des cosses. Et effectivement, les 2 outils valent "un peu de sous" ...

YAMAHA FZR 1000...piste en devenir - Page 14 Amp-de10
YAMAHA FZR 1000...piste en devenir - Page 14 42636010
Revenir en haut Aller en bas
Titane

Titane


Masculin Nombre de messages : 4260
Age : 64
Localisation : Metz
Date d'inscription : 14/11/2010

YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime26/2/2019, 17:43

Faisceau-kit terminé. Bientôt la douce mélopée des FCR ...

YAMAHA FZR 1000...piste en devenir - Page 14 Img_0328
Revenir en haut Aller en bas
Invité
Invité




YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime25/3/2019, 07:43

Bonjour,
je voulais te félicité pour cet belle préparation ca fait plaisir de voir une fzr dans cet état!
Je voulais savoir ce que tu avais mis comme boitier électronique?
Merci.

je t'invite à allé voir la prépa de mon fzr si ça t'intéresse :
https://www.fmsp.net/t15129-fzr-1000-street-fighter-restauration-complete
Revenir en haut Aller en bas
Contenu sponsorisé





YAMAHA FZR 1000...piste en devenir - Page 14 Empty
MessageSujet: Re: YAMAHA FZR 1000...piste en devenir   YAMAHA FZR 1000...piste en devenir - Page 14 Icon_minitime

Revenir en haut Aller en bas

YAMAHA FZR 1000...piste en devenir
Revenir en haut
Page 14 sur 16Aller à la page : Précédent  1 ... 8 ... 13, 14, 15, 16  Suivant
 Sujets similaires
-
» YAMAHA 1000 FZR Piste
» [Yamaha 350 RDLC] Préparation Piste
» Projet Z 1000 J Piste
» 1000 FZR piste Low Cost
» transformation 1000 gsxr k6 pour la piste

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: RACING-
Sauter vers:
