Té de fourche en escalier 750 VFR

Pour une 750 VFR de 1988,j'ai réalisé un té de fourche en escalier qui descend de 27 mm , pour garder les guidons bracelets au dessus car la fourche est trop courte de 40 mm
En partant d'un bloc de 300x100x50 en 7075 , pour une vf 750 qui aura une fourche avec des tubes trop courts de 40 mm et les bracelets au dessus du té , voici une solution qui demande beaucoup d'énergie pour pas grand chose si ce n'est que l’esthétique ................


Le bloc à la scie

.
.

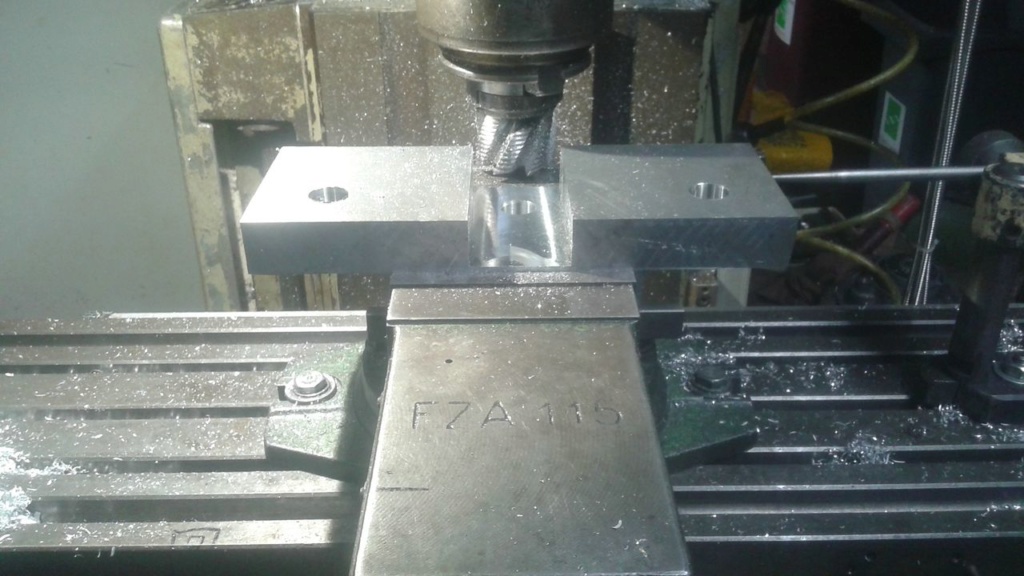

faire les trous de positionnement



.


dégagement en dessous


.

mise en position

.

.

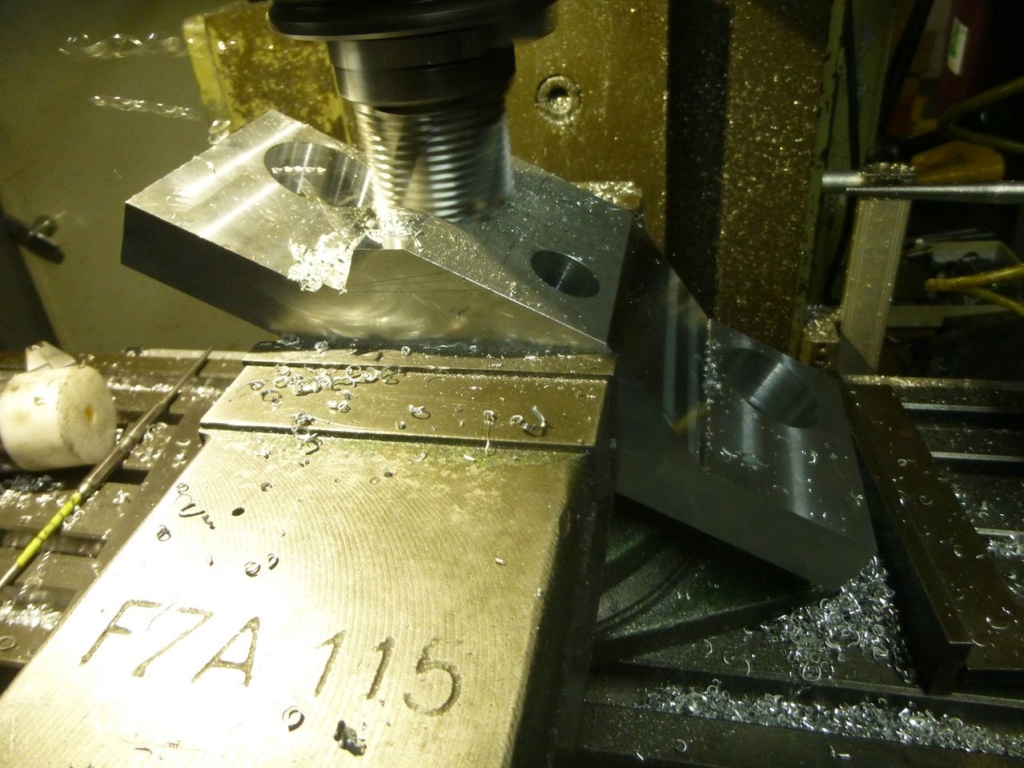

fraisage des pentes supérieures

.


.ébauche rapide




.pentes en dessous
.

pentes arrière du té


.surfaçage supérieur

.


.

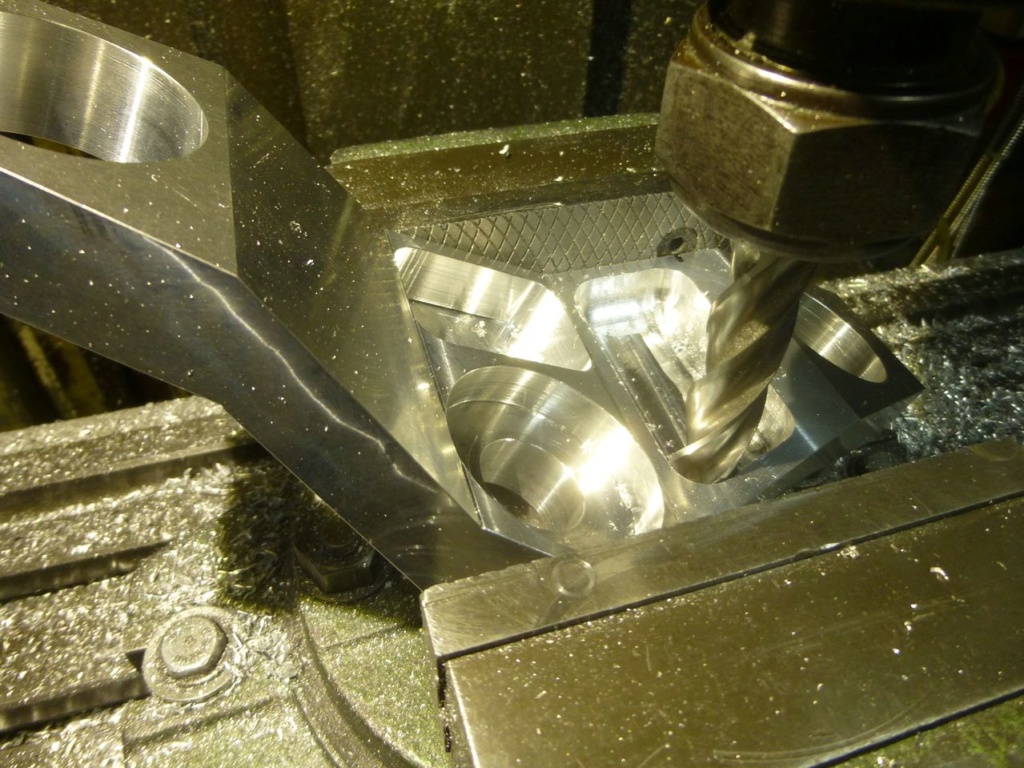

.allègement en dessous à la fraise arrondie

.


.perçage des trous de serrage des tubes de fourche




sciage des bouts à la fraise 3 tailles

.

fraisage quart de rond

.


.polissage , c'est fini !!!!!!!!!!!!!!!
.




.

tu prends des stagiaires ?

superbe
a+
baba

J'ai oublié une ou deux photos

.

il y a eu un peu de polissage depuis hier

maintenant on veut voir le T de fourche en escalier a colimaçon

pourquoi tu as fais ça à la fraiseuse t'aurais pu le faire au tour ou à la lime, tu vas au plus simple maintenant.

  Effectivement, beaucoup de boulot de positionnement pour chaque opération.

Jolie pièce au final

Elle va bien la Gambin

A+
Paul.

Magnifique travail

En fait je suis un peu jaloux des moyens et de la compétence

Je risque de devoir faire fabriquer une pièce semblable et j'ai bien peur que cela me coute les deux bras

Sinon je ne comprends pas trop le pourquoi de la chose, le Té inférieur c'est celui du VFR il me semble,
c'est pour monter une autre fourche plus courte de même diamètre ?

A+
Pat

oui c'est pour mettre une fourche de GSX R qui fait 41 en diamètre mais pas assez longue pour mettre des bracelets au dessus , comme je ne voulais pas faire de bouchons rallongés , j'ai proposé cette solution de faire un té avec des trous à 45 mm et des tubes intermédiaires (41x45x80) qui reçoivent des bracelets à la hauteur que l'on veut

Superbe boulot

rogerboldor a écrit:

oui c'est pour mettre une fourche de GSX R qui fait 41 en diamètre mais pas assez longue pour mettre des bracelets au dessus , comme je ne voulais pas faire de bouchons rallongés , j'ai proposé cette solution de faire un té avec des trous à 45 mm et des tubes intermédiaires (41x45x80) qui reçoivent des bracelets à la hauteur que l'on veut

Merci pour les détails. Encore bravo pour le boulot.

A+

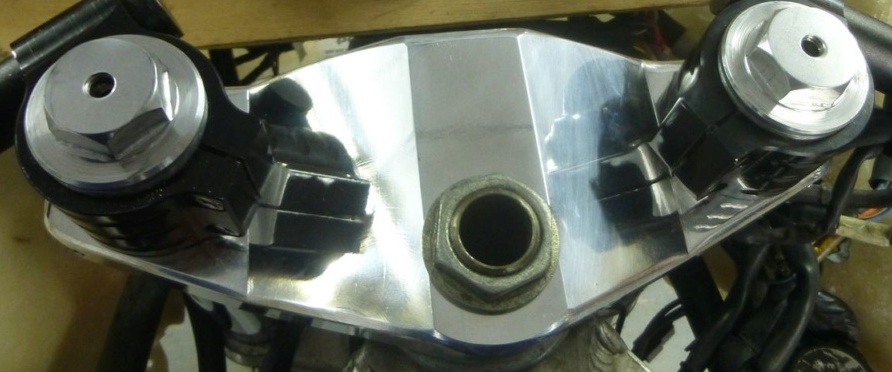

J'ai ajouté des bouchons de propreté juste pour faire beau

Bravo Roger, il fallait y penser !!!
Tu as fendu les tubes de 45pou qu'ils soient serrés par le té ?

Les tubes sont fendues à la scie sur 50 mm pour le serrage bien sûr mais la partie du haut n'est pas fendue pour le bracelet
